等離子噴涂設備一共有七大組成部分，具體如下：
1、等離子電源；
2、等離子控制柜；
3、送粉器；
4、水電轉接箱；
5、等離子噴槍?zhuān)?/span>
6、等離子冷卻系統；
7、等離子水電纜及氣管。

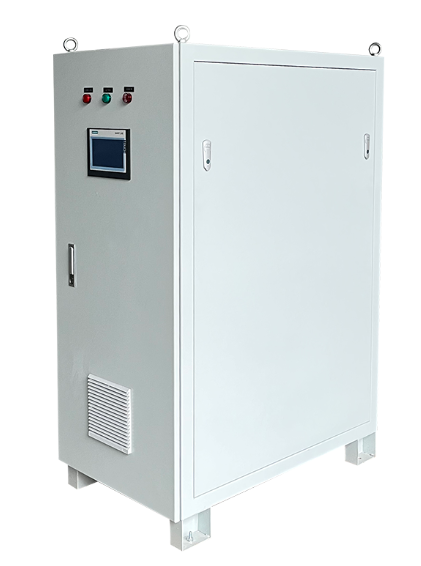

1、等離子逆變電源（XM-120NB）
逆變斬波電源，它為噴槍提供直流電源，采用雙模IGBT模塊，該模塊可單模塊運行，也可雙模塊同時運行，以此降低故障率。智能化模塊控制，水冷電器模塊，其為軟起弧，體積小效率高，耗電量低，使用風冷+水冷的散熱方式使其散熱性能良好可長時間連續工作，是目前國內最出色的等離子電源。
XM-120NB等離子噴涂系統主電源參數表：
序號 | 項 目 | 基 本 參 數 |
1 | 輸入電源 | 3P AC380V、50Hz/60Hz |
2 | 額定輸出功率 | 120KVA |
3 | 空載最高電壓 | DC125V |
4 | 工作電流 | 80-1100A |
5 | 工作電壓 | 30-100V |
6 | 電源特性 | 恒流源 |
7 | 電流精度 | <1% |
8 | 負載率 | 90% |
9 | 電源外型尺寸 | 1030×600×1500mm |
10 | 重量 | 200Kg |
2、等離子控制柜（XM-120SK）
XM-120SK控制柜采用目前最前沿的觸摸式控制終端，簡化了原先的按鈕操作方式, XM-120SK控制柜是XM-120SK等離子噴涂系統的控制中心，它采用目前高新科技對整個XM-120SK噴涂系統進行自動化控制。所有氣體采用美國進口ALICAT質量流量計進行控制，解決了氣體在工作中壓力、流量不穩定帶來的等離子焰流或大或小，電壓或高或低的現象，從而穩定了輸出功率實
現了所有參數的閉環控制。XM-120SK控制柜采用觸摸式控制終端，可以以配方的形式記錄和保存噴涂不同粉末的參數，并予以記錄。且可以查看設備異常時的報警信息，進入系統分為管理員和員工通道，管理員可以更改和保存噴涂，員工只能調用噴涂參數等。同時配備了預留接口。
XM-120SK控制柜的基本參數：
序 號 | 項 目 內 容 | 基 本 參 數 |
1 | 輸入電壓 | AC220V 50Hz |
2 | 輸入功率 | 1100W |
3 | 控制類型 | 西門子PLC+MFC+觸摸屏 |
4 | 主氣類型及壓力 | 氮?dú)?，氬?/span>(0.5-0.8MPa) |
5 | 次氣類型及壓力 | 氫氣，氦氣(0.4MPa) |
6 | 售后支持 | 可遠程售后 |
7 | 氣體使用方式 | 氬氣，氬氣+氫氣，氮?dú)?，氮?dú)?氫氣，氫氣+氦氣 |
8 | MFC重復精度 | ±0.2%F.S |
9 | MFC準確度 | ±1%F.S |
10 | 輸出電壓精度 | ±0.5V |
11 | 輸出電流精度 | ±0.5A |
12 | 外形尺寸 | 860×840×1450mm |

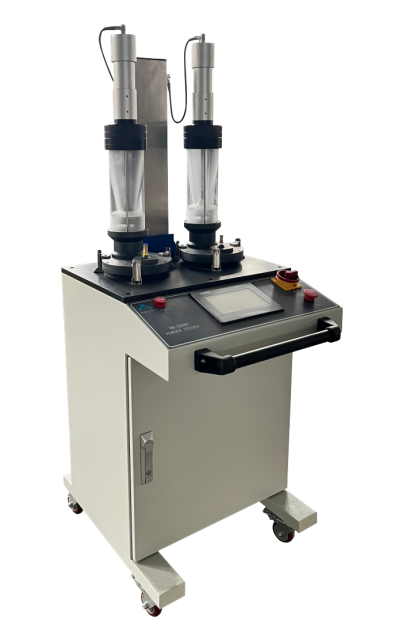

3、送粉器（XM-200MT）
用來貯存噴涂粉末并按工藝要求向噴槍輸送粉末的裝置。使用方法為將粉末倒入粉桶中，并通過攪拌器進行攪拌以此使粉末送粉更均勻，一般采用氮?dú)饣蛘邭鍤鉃樗头蹥怏w，粉末通過送粉刮盤的轉動將粉末輸送到送粉器出口處，粉末通過氣體壓力一起離開送粉桶輸送入噴槍中。
XM-200MT送粉器參數表：
序號 | 項 目 | 基 本 參 數 |
1 | 控制方式 | 西門子PLC+觸摸屏 |
2 | 送粉桶容積 | 1.0L×2 |
3 | 送粉氣體 | 氬氣或氮?dú)?/span> |
4 | 送粉氣體壓力 | 0.5-0.6MPa |
5 | 送粉速度 | 0~280g/min |
6 | 送粉精度 | ±1% |
7 | 粉末粒徑 | 5~300um |
8 | 送粉氣體(氬氣)流量 | 0-20L/min無極可調 |
9 | 送粉器外型尺寸 | 700×570×1550mm |
10 | 送粉器重量 | 103Kg |
11 | 顯示面板 | 西門子觸摸屏 |
12 | 氣體控制 | 進口品牌質量流量控制器，閉環控制 |
13 | 電機 | 西門子伺服電機 |

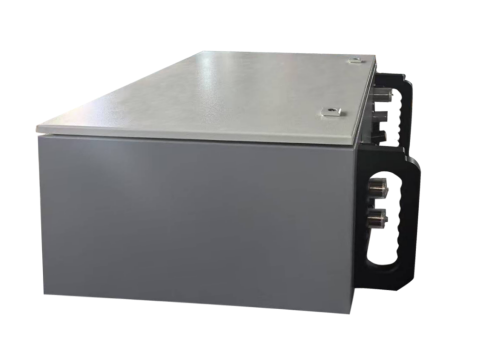

4、水、電轉接箱（XM-120SK）
將等離子設備的水電混合后送到噴槍，同時提供噴槍起弧時所需要的高頻脈沖電壓及檢測噴槍回水溫度和冷卻水壓力，輕巧靈活，方便拖動。起弧性能好，減小噴嘴起弧時瞬間電流沖擊。
XM-120SK等離子噴涂系統轉接箱參數表：
序號 | 項 目 | 基 本 參 數 |
1 | 輸入電壓 | AC220V、50Hz |
2 | 額定功率 | 250W |
3 | 控制方式 | 外控 |
4 | 輸出高頻電壓 | AC2500~3000 |
5 | 外型尺寸 | 800×800×300mm |
6 | 重量 | 58Kg |

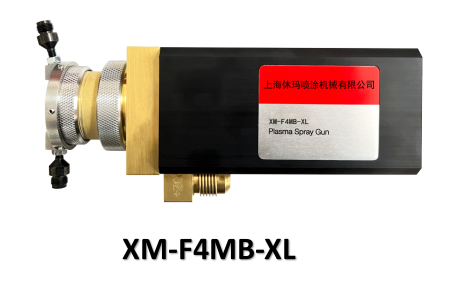

5、等離子噴槍
XM-F4型噴槍?zhuān)且豢罟β蕿?/span>55KW的等離子噴槍?？蛇\(yùn)用于等離子噴涂業內的絕大多數涂層。
XM-F4等離子噴槍參數：
序號 | 項 目 | 基 本 參 數 |
1 | 輸出功率 | 55KW |
2 | 額定電流 | 100-1000A |
3 | 工作電壓 | 30-80V |
4 | 重量 | 約2.5Kg |

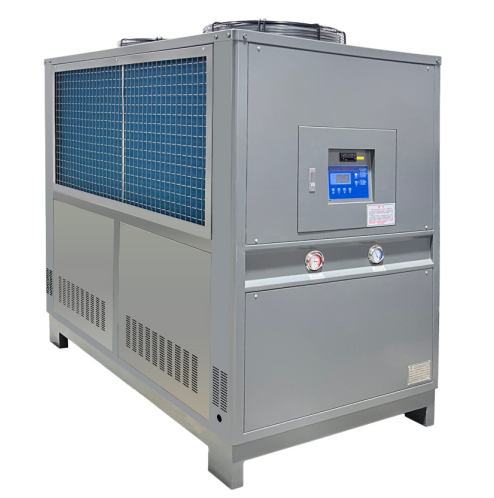

6、等離子冷卻系統
單壓縮機驅動，減小整機體積，增大了空間的同時使噴槍獲得更好的冷卻效果，進而達到噴嘴延壽的目的。
等離子冷卻系統參數表：
序 號 | 項 目 | 基 本 參 數 | ||
1 | 機組外形 | 2010×1120×1860（mm） | ||
2 | 凈重 | 540Kg | ||
3 | 儲存循環水重量 | 165Kg | ||
4 | 制冷量 | 35KW | ||
5 | 出水溫度波動 | 5℃ | ||
6 | 電源 | 3P AC380 50HZ | ||
7 | 壓縮機 | 15匹 | 進口品牌 | |
8 | 出水壓力 | 0-13Kg可調 | 出水流量 | 10-15L/min |
9 | 外循環泵 | 額定功率1.1KW | 額定電流 | 1.5A |
10 | 制冷劑注入量 | 11Kg | 制冷煤體 | F22 |
11 | 風機功率 | 85W×2 | ||
12 | 輸入總功率 | 16.5KW | ||
7、等離子水電纜及氣管
采用意大利進口PVC管制做,爆破壓力60公斤,工作壓力20公斤,直流工作電流可達1000A,額定工作電流650A,工作水溫55°C以下，可長期連續工作。
