等離子噴涂設備一共有七大組成部分，具體如下：
1、等離子電源；
2、等離子控制柜；
3、送粉器；
4、水電轉接箱；
5、等離子噴槍；
6、等離子冷卻系統；
7、等離子水電纜及氣管。

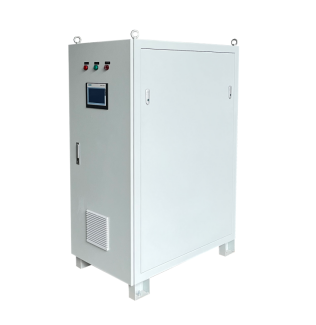

1、等離子逆變電源（XM-80NB）
為噴槍提供直流電源，采用雙IGBT模塊，智能化模塊控制、軟起弧、體積小效率高、耗電量低、水冷散熱、可連續工作、故障率低，是目前國內優良的等離子電源。
XM-80NB等離子噴涂系統電源參數表：
序號 | 項 目 | 基 本 參 數 |
1 | 輸入電源 | 3P AC380V 50Hz |
2 | 額定輸出功率 | 100KW |
3 | 空載最高電壓 | DC110V |
4 | 工作電流 | 100-800A |
5 | 工作電壓 | 30-90V |
6 | 電源特性 | 恒流源 |
7 | 電流精度 | <1% |
8 | 負載率 | 90% |
9 | 電源外型尺寸 | 1030×600×1500mm |
10 | 重量 | 256Kg |

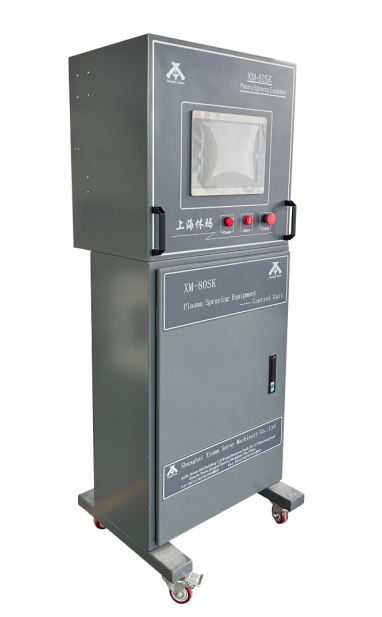

2、等離子控制柜（XM-80SK）
XM-80SK控制柜采用目前前沿的觸摸式控制終端，簡化了原先的按鈕操作方式, XM-80SK控制柜是XM-80SK等離子噴涂系統的控制中心，它采用目前高新科技對整個XM-80SK噴涂系統進行自動化控制。解決了氣體在工作中壓力、流量不穩定帶來的等離子焰流或大或小，電壓或高或低的現象，從而穩定了輸出功率。XM-80SK控制柜采用觸摸式控制終端，集操作、設置、幫助、顯示、流程和故障報警監控與一體，簡化了面板設計，使用起來更方便，操作更簡單直觀。電流電壓控制非常準確，便于實驗數據的記錄，并能保證實驗的重復精度。
XM-80SK等離子控制柜的基本參數表：
序號 | 項 目 內 容 | 基 本 參 數 |
1 | 輸入電壓 | 2P AC220V 50Hz |
2 | 輸入功率 | 150W |
3 | 控制類型 | PLC+MFC+觸摸屏 |
4 | 主氣類型及壓力 | 氮氣，氬氣(0.5-0.8MPa) |
5 | 次氣類型及壓力 | 氫氣(0.4MPa) |
6 | 氮氣壓力 | 0.6MPa |
7 | 氣體使用方式 | 氬氣，氬氣+氫氣，氮氣，氮氣+氫氣 |
8 | MFC重復精度 | ±0.2%F.S |
9 | MFC準確度 | ±1%F.S |
10 | 外形尺寸 | 800×800×300mm |

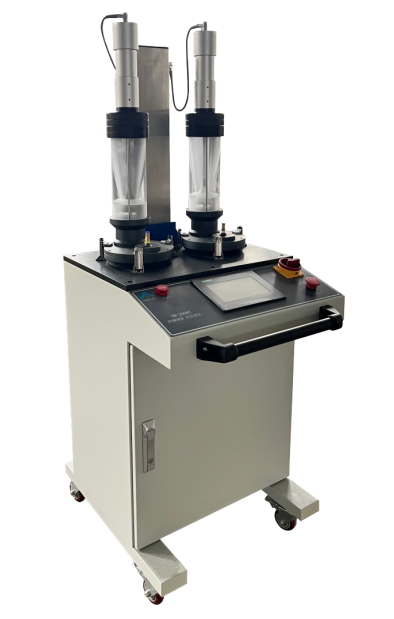

3、送粉器（XM-200MT）
用來貯存噴涂粉末并按工藝要求向噴槍輸送粉末的裝置。采用氮氣或者氬氣為送粉氣體，噴涂粉末通過送粉刮盤的轉動將粉末輸送到送粉器出口處，粉末通過氣體壓力一起離開送粉桶進入噴槍中。
XM-200MT送粉器參數表：
序號 | 項 目 | 基 本 參 數 |
1 | 控制方式 | 西門子PLC+觸摸屏+伺服 |
2 | 送粉桶容積 | 2.5 L×2 |
3 | 送粉氣體 | 氬氣或氮氣 |
4 | 送粉氣體壓力 | 0.4-0.5MPa |
5 | 送粉速度 | 0~180g/min |
6 | 送粉精度 | ±1% |
7 | 粉末粒徑 | -150~+400目 |
8 | 送粉氣體(氬氣)流量 | 0-25L/min 無極可調 |
9 | 送粉器外型尺寸 | 700×570×1550mm |
10 | 送粉器重量 | 103Kg |
送粉器特點：
a西門子PLC+MFC+觸摸屏控制，可遠程控制也可本機控制。
b氣體流量計控制送粉氣體流量，閉環控制，可直接輸入給定。
c送粉流量精度高。
d送粉具備恒轉速，恒扭矩。

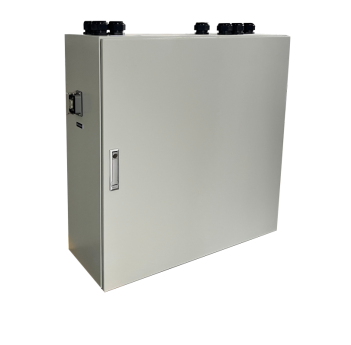

4、水、電轉接箱
將等離子設備的水電混合后送到噴槍 ，同時提供噴槍起弧時所需要的高頻脈沖電壓及檢測噴槍回水溫度和冷卻水壓力，輕巧靈活，方便拖動。起弧性能好，減小噴嘴起弧時瞬間電流沖擊。
等離子噴涂系統轉接箱參數表：
序號 | 項 目 | 基 本 參 數 |
1 | 輸入電壓 | AC220V、50Hz |
2 | 額定功率 | 250W |
3 | 控制方式 | 外控 |
4 | 輸出高頻電壓 | AC2500~3000 |
5 | 外型尺寸 | 800×800×300mm |
6 | 重量 | 58Kg |

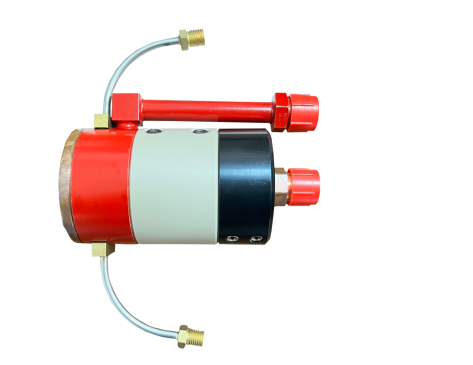

5、等離子噴槍（XM-SG100)
XM-SG100型噴槍用于生產型熱噴涂作業，其工作功率可達55KW，這種噴槍額定功率較高，因此在生產環境下可以使用高送粉額定功率，縮短噴涂時間，降低加工處理成本。標準結構使其可進行快速硬件更換。
XM-SG100等離子機裝槍參數：
序號 | 項 目 | 基 本 參 數 |
1 | 額定輸出功率 | 55KW |
2 | 額定電流 | 100-800A |
3 | 工作電壓 | 30-80V |
4 | 外型尺寸 | 80×75×190mm |
5 | 重量 | 1.5Kg |

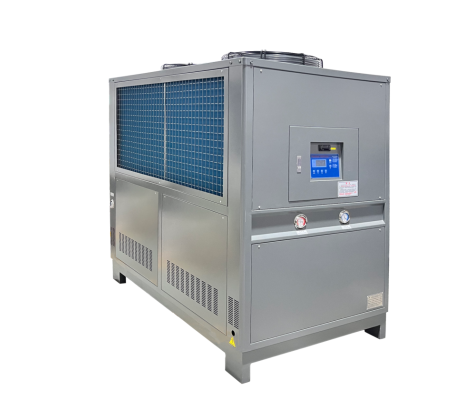

6、等離子冷卻系統（XM-80SK）
單壓縮機驅動減小整機體積，增大空間的同時使噴槍獲得更好的冷卻效果，進而達到噴嘴延壽的目的。
XM-80SK等離子冷卻系統參數表：
序 號 | 項 目 | 基 本 參 數 | ||
1 | 機組外形 | 2010×1120×1860（mm） | ||
2 | 凈重 | 540Kg | ||
3 | 儲存循環水重量 | 165Kg | ||
4 | 制冷量 | 35KW | ||
5 | 出水溫度波動 | 5℃ | ||
6 | 電源 | 3P AC380 50HZ | ||
7 | 壓縮機 | 15匹 | 進口品牌 | |
8 | 出水壓力 | 0-13Kg可調 | 出水流量 | 10-15L/min |
9 | 外循環泵 | 額定功率1.1KW | 額定電流 | 1.5A |
10 | 制冷劑注入量 | 11Kg | 制冷煤體 | F22 |
11 | 風機功率 | 85W×2 | ||
12 | 輸入總功率 | 16.5KW | ||
7、等離子噴涂系統水電纜及氣管
采用意大利進口PVC管制做，爆破壓力60公斤，工作壓力20公斤。直流工作電流可達1000A，額定工作電流650A，工作水溫55°C以下，可長期連續工作。
