等離子噴涂設備一共有八大組成部分，具體如下：
1、XM-3710A型等離子控制系統；
2、等離子逆變電源；
3、等離子噴槍；
4、送粉器；
5、水、電轉接箱；
6、等離子冷卻系統；
7、等離子水電纜及氣管。
1、XM-3710A等離子控制系統
XM-3710A型等離子控制控制系統是上海休瑪噴涂機械有限公司根據國外同系列設備研發的又一款最新產品。它具有與國外同系列產品相同的優越性能。它的易于理解的控制及緊湊的設計使其成為任何等離子應用場合的理想選擇。
“臨界微孔氣體流量控制”
XM-3710A控制柜采用臨界小孔流量計進行流量控制。與浮子流量計相比，臨界微孔流量計的精度更高。同時，臨界微孔流量計因無運動部件，不存在如浮子流量計因玻管磨損而造成的流量精度隨使用時間增加而降低的問題。而使得它可獲得高精度可重復的氣體控制。與浮子流量計不同的是，小孔流量計對背壓不敏感。恒定且可再現的氣體參數可以保證涂層的質量與再現性。
控制柜具有安全自鎖，以防止在水，電及氣路有故障時噴槍工作?？刂乒襁€集成了NFPA型“Z”清吹及視聽警報。無觸點的電源控制使得在點槍之前預設電流成為可能，并可保證電流波動范圍在1%之內。
操作/過程特點：
1、臨界小孔氣體流量控制。
2、供氣壓力測量。
3、內置的數顯電壓與電流的PC-100電源控制器，具備“軟起弧”功能和預設參數功能。
4、無觸點控制。
5、輔助的電源開/關控制。
安全特性：
1、氫氣控制回路部分采用獨立設置結構并有“吹凈”及視聽警報功能。
2、24V直流“吹凈”電路。
3、電氣控制部分與氣體控制部分完全隔離。
4、遙控急停盒。
5、不銹鋼可燃氣體管路。
6、安全聯鎖功能。
2、等離子逆變電源
逆變斬波電源，它為噴槍提供直流電源，采用IGBT模塊以及通訊方式采用了全數字化光纖遠程通訊。智能化模塊控制，水冷電器模塊，其為軟起弧，體積小效率高，耗電量低，使用風冷+水冷的散熱方式使其散熱性能良好可長時間連續工作，是目前國內最出色的等離子電源。
XM-120NB等離子噴涂系統電源基本參數表：
序號 | 項 目 | 基 本 參 數 |
1 | 輸入電源 | 3P AC380V、50Hz/60Hz |
2 | 額定輸出功率 | 110KW |
3 | 空載最高電壓 | DC125V |
4 | 工作電流 | 80-1100A |
5 | 工作電壓 | 30-100V |
6 | 電源特性 | 恒流源 |
7 | 電流精度 | <1% |
8 | 負載率 | 90% |
9 | 電源外型尺寸 | 650×430×1600mm |
10 | 重量 | 200Kg |
3、等離子噴槍
XM-F4MB90-XL型噴槍，它是一款多模式噴槍。可運用于等離子噴涂業內的絕大多數涂層。
4、送粉器（XM-ZK300）
用來貯存噴涂粉末并按工藝要求向噴槍輸送粉末的裝置。使用方法為將粉末倒入粉桶中，并通過攪拌器進行攪拌以此使粉末送粉更均勻，再采用氮氣或者氬氣為送粉氣體，粉末通過送粉刮盤的轉動將粉末輸送到送粉器出口處，粉末通過氣體壓力一起離開送粉桶輸送入噴槍中。
XM-ZK300送粉器參數表：
序號 | 項 目 | 基 本 參 數 |
1 | 控制方式 | 西門子PLC+觸摸屏 |
2 | 送粉氣體 | 氬氣或氮氣 |
3 | 送粉氣體壓力 | 0.7-0.8MPa |
4 | 送粉速度 | 0~280g/min |
5 | 送粉精度 | ±1% |
6 | 粉末粒徑 | 5~300um |
7 | 送粉氣體(氬氣)流量 | 0-20L/min無極可調 |
8 | 送粉器外型尺寸 | 570×750×1300mm |
9 | 送粉器重量 | 110Kg |
10 | 顯示表 | 西門觸摸屏 |
11 | 氣體控制 | 進口品牌質量流量計控制器，閉環控制 |
12 | 電機 | 臺達伺服電機 |
送粉器特點：
a西門子PLC+MFC+西門子觸摸屏控制，可遠程控制也可本機控制。
b氣體流量計控制送粉氣體流量，閉環控制，可直接輸入給定。
c送粉流量精度高。
d兩桶之間獨立控制。
e送粉具備恒轉速，恒扭矩。
f可實現梯度送粉。
5、水、電轉接箱
將等離子設備的水電混合后送到噴槍，同時提供噴槍起弧時所需要的高頻脈沖電壓及檢測噴槍回水溫度和冷卻水壓力，輕巧靈活，方便拖動。起弧性能好，減小噴嘴起弧時瞬間電流沖擊。
等離子噴涂系統轉接箱參數表：
序號 | 項 目 | 基 本 參 數 |
1 | 輸入電壓 | AC220V、50Hz/60Hz |
2 | 額定功率 | 250W |
3 | 控制方式 | 外控 |
4 | 輸出高頻電壓 | AC2500~3000 |
5 | 外型尺寸 | 610×480×340mm |
6 | 重量 | 30Kg |

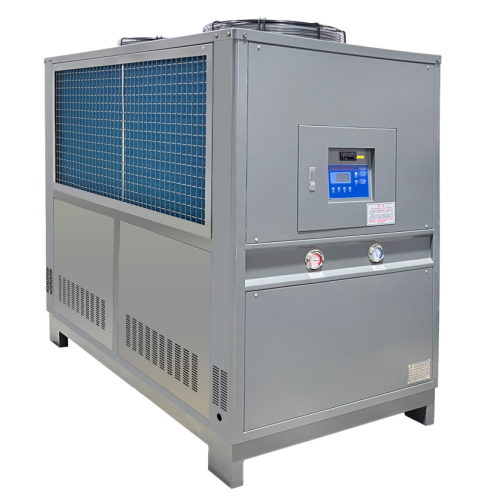

6、等離子冷卻系統
單壓縮機驅動減小整機體積，增大空間的同時使噴槍獲得更好的冷卻效果，進而達到噴嘴延壽的目的。
等離子冷卻系統參數表：
序 號 | 項 目 | 基 本 參 數 | ||
1 | 機組外形 | 2010×1120×1860（mm） | ||
2 | 凈重 | 540Kg | ||
3 | 儲存循環水重量 | 165Kg | ||
4 | 制冷量 | 35KW | ||
5 | 出水溫度波動 | 5℃ | ||
6 | 電源 | 3P AC380 50HZ/60HZ | ||
7 | 壓縮機 | 15匹 | 進口品牌 | |
8 | 出水壓力 | 0-13Kg可調 | 出水流量 | 10-15L/min |
9 | 外循環泵 | 額定功率1.1KW | 額定電流 | 1.5A |
10 | 制冷劑注入量 | 11Kg | 制冷煤體 | F22 |
11 | 風機功率 | 85W×2 | ||
12 | 輸入總功率 | 16.5KW | ||
7、等離子水電纜及氣管
采用意大利進口PVC管制做,爆破壓力60公斤,工作壓力20公斤。直流工作電流可達1000A，額定工作電流650A，工作水溫55°C以下，可長期連續工作。
